In questi giorni sono riuscito finalmente a farmi prestare dal mio nipotino il controller della sua amata console
Nintendo Wii per fare qualche esperimento con questo dispositivo che pare essere un vero e proprio un concentrato di tecnologia. Il
Wiimote controller dispone infatti di una sofisticata sensoristica elettronica che ha rivoluzionato la modalità di interazione uomo/macchina, come ad esempio gli
accelerometri, che costituiscono forse l'aspetto più suggestivo e dinamico di questa console. Precisamente il controller dispone al suo interno di:
- Interfaccia e stack Bluetooth
- Pulsanti
- Accelerometri
- Videocamera ad infrarossi (abbinata alla Sensor Bar)
- 4 LED
- Force Feedback (vibrazione)
- Altoparlante
- Memoria Flash
- Porta d'espansione

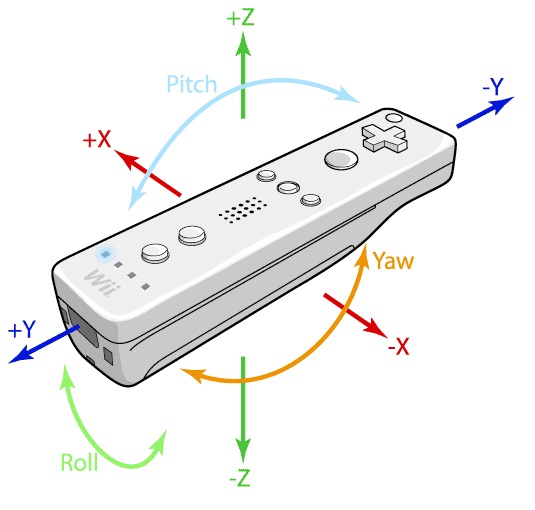

Il Wiimote possiede un accelerometro funzionante sui 3 assi spaziali: X, Y e Z con un range di accelerazioni rilevabili va da -3G a +3G con il 10% di sensibilità. Per il puntamento sullo schermo la Wii usa l'accoppiata di una videocamera infrarossi presente sul Wiimote e della Sensor Bar, ovvero due gruppi di LED IR. La videocamera permette di individuare fino a 4 punti su una matrice di
1027x768 punti. Questo ultimo aspetto è quello che mi incuriosisce maggiormente in quanto l'elevata risoluzione della videocamera consente di effettuare diversi esperimenti nell'ambito del rilevamento e puntamento. A questo proposito mi sono subito messo a realizzare una
indispensabile
penna IR con del materiale che ho recuperato nel miei labs e un pennarello per lavagna scarico. Lo schema è estremamente semplice e lo riporto di seguito nel post. Scopo di questo oggetto è generare una sorgente luminosa IR rilevabile dalla telecamera per poter ad esempio utilizzare un video proiettore come
lavagna elettronica multimediale. Il led è un comune led IR reperibile da qualche telecomando TV, mentre per il pulsante di accensione si può utilizzare un microswitch da circuito stampato. Consiglio caldamente di prevedere anche la
resistenza in serie al led, che in moltissimi schemi trovati in rete viene omessa, per evitare di danneggiare il componente, soprattutto se si usano due pile.
Per quanto riguarda lo
sviluppo del software intendo partire dai seguenti links, che costituiscono sicuramente la base più consistente per questo tipo di progetti:
. Libreria Visual Studio per la gestione del Wiimote e relativo articolo sul suo utilizzo:
WiimoteLibrary
. Sito di Johnny Lee Chang:
http://johnnylee.net/projects/wii/
. Altro tipo di lavagna elettronica:
http://www.smoothboard.net/
Spero di avere un po' di tempo libero per poter condurre alcuni esperimenti e di riuscire a pubblicarne i risultati più interessanti nei prossimi post.
